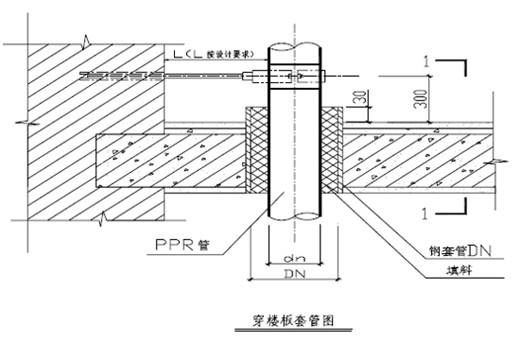

1、管道楼面套管
PP-R管、铝塑复合管管道穿楼板距地面300mm设固定支架，钢管支架按照规范执行；将套管内壁清理干净，填料选用发泡聚乙烯或聚氨酯等材料，封堵前将套管内壁清理干净。厨房、卫生间套管高出地面50mm。

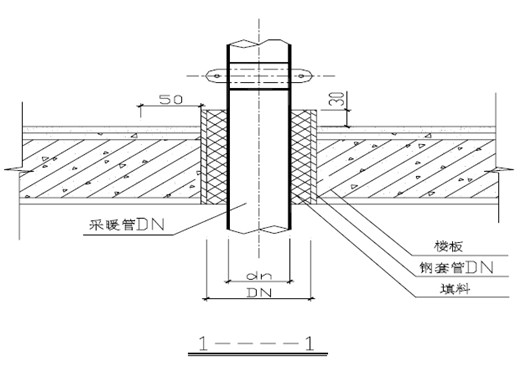

穿楼板套管尺寸

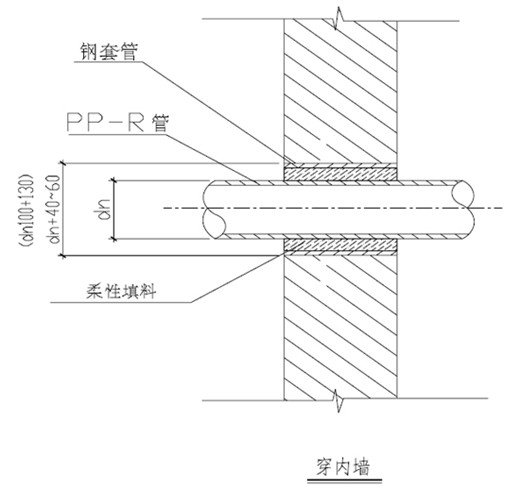

2、钢管、PP-R、铝塑复合管穿墙套管

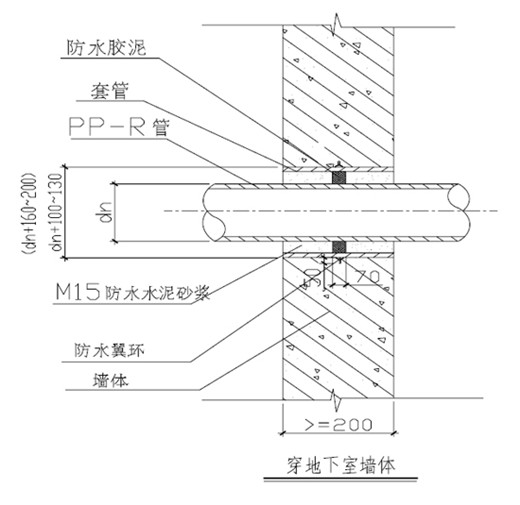

说明：管道穿墙套管表面用砂纸打毛，穿墙套管可采用U-PVC或钢管，穿越地下室外墙必须用钢套管；柔性填料选用聚氨酯发泡、油麻或石棉绳

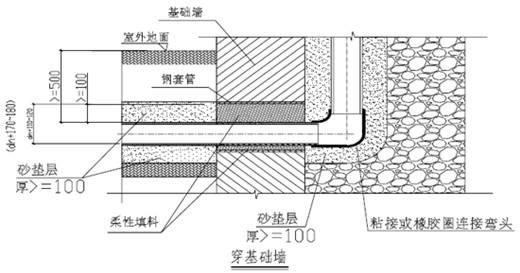

给水管线穿越基础施工大样图
柔性填料可选用聚氨酯发泡材料，括号内的用于外保温管道

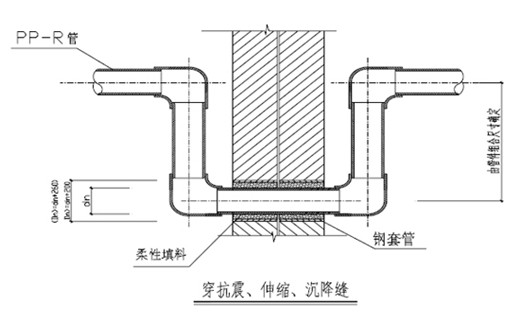

给水管道穿越沉降缝抗震缝、伸缩缝大样图
说明：管道穿墙外表面应砂纸打毛，弯管两侧必须设固定支架，安装完要用柔性填料封堵。
苏州宏鼎樱花管道转自《筑龙博客》作者：hd1129855793
